高度な熱処理によって高い剛性を付加したことにより、繰り返し使用しても変形しにくい
多層プリント配線基板製造用ハードプレートステンレスです。
 |
 |
| 中間板 | 治具板 |
特長
1
使用目的により高強度型と高熱膨張型の2種類があります。
2
加熱・冷却で繰り返し使用しても反りの発生が少ないです。
3
10mmまでの厚物が出来ます。
4
材質が均一で、方向性がありません。
5
補修研磨による劣化がありません。
標準仕様
| 項目 | 厚さ 1mm | 厚さ 1.5mm | 厚さ 8mm | |
|---|---|---|---|---|
| 許容差 (mm) |
厚さ | +0.1、-0.1 | +0.1、-0.1 | +0.5、-0 |
| 幅 | +0.5、-0.5 | +0.5、-0.5 | +0.5、-0.5 | |
| 長さ | +0.5、-0.5 | +0.5、-0.5 | +0.5、-0.5 | |
| 厚さ平行度 | 0.03以下 | 0.03以下 | 0.03以下 | |
| 反り | 0.5以下 | 0.5以下 | 0.2以下 | |
| 体格線差 | 1以下 | 1以下 | 1以下 | |
| ピン穴径 | +0.1、-0 | +0.1、-0 | +0.015、-0.010 | |
| ピン穴間 | +0.03、-0.03 | +0.03、-0.03 | +0.03、-0.03 | |
| 面取り | 糸面 | 糸面 | 0.5C | |
| コーナー | 2R | 2R | 2R | |
| 硬さ (HRC) | 46以上 | 46以上 | 46以上 | |
表面仕上げ
| 仕 上 | RZJIS (μm) 十点平均粗さ |
|---|---|
| No.6 No.8 #600バフ |
1～2 ～1 ～1 |

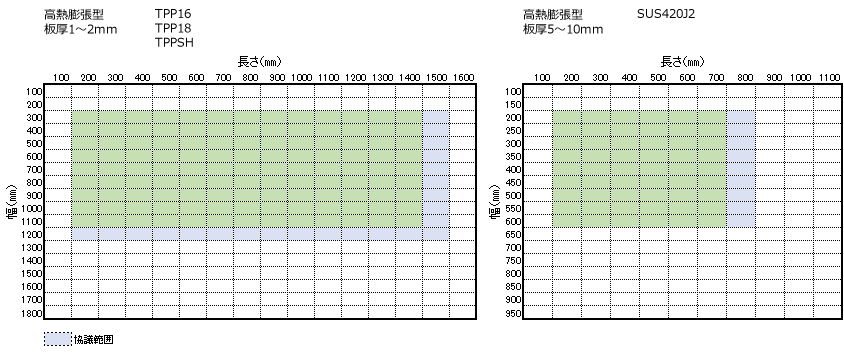

製造可能範囲
| タイプ | 高強度型 | 高熱膨張型 | |||
|---|---|---|---|---|---|
| 鋼 種 | SUS 420J2 | TPP 16 | TPP 18 | TPP SH | |
| 硬さ (HRC) | 46以上 | 46以上 | 46以上 | 49以上 | |
| 熱膨張率 (1/℃) | 11×10-6 | 15×10-6 | 17×10-6 | 15×10-6 | |
| 熱伝導率 (Kcal/mh℃) | 21 | 14 | 14 | 14 | |
| 製造可能範囲 | 厚 (mm) | 5～10 | 1～2.0 | 1～2.0 | 1～2.0 |
| 幅 (mm) | 680以下 | 1,100以下 | 1,100以下 | 1,100以下 | |
| 長 (mm) | 720以下 | 1,500以下 | 1,500以下 | 1,500以下 | |
特長
多層板用プレートのトップメーカー
高砂独特の平坦化熱処理炉でこんな素晴らしい特色を発揮します！！
中間板では
形状が良い
高品質（形状、厚さ）の板を更に「平坦化熱処理」を施し、他社の追随を許さない形状です。
長期間の使用にも変型が少ない
御使用温度以上で予め熱処理をしており、何回使っても変形が起きにくくしてあります。
キズが付きにくい硬さです
熱処理することでHRC46（HV460）以上を確保しております。更にHRC49（HV500）以上のTPP-SH（スーパーハード）を開発しました。
| メーカー | 当社 | A社 | B社 | C社 | ||||
|---|---|---|---|---|---|---|---|---|
| 鋼種 | TPP16 TPP18 |
TPP-SH | T301 | T630 | T301 | PH鋼 | 2相鋼 | T301 |
| 硬さ(HV) | 460< | 500< | 330< | 430< | 300< | 430< | 380< | 400< |
熱膨張を考えた品揃えをしております
| 品種 | TPP16 | TPP18 | 420J2 |
|---|---|---|---|
| 熱膨張率（1/℃） | 15×10-6 | 17×10-6 | 11×10-6 |
※上記数値は、保証値ではありません。
特にTPP18は銅箔と同程度の熱膨張率につき銅箔のシワ、破れ発生防止に喜ばれております。
治具板では
変形しにくい治具板です
SUS420J2を使用し焼入れ・焼き戻しをして高強度の治具板としました。
耐摩耗性に優れています
HRC46（HV460）以上として耐摩耗性を持たせました。
寸法精度が抜群です
特に穴寸法、穴ピッチは、「治具ボーラ」を使用して10μ台で管理が可能です。
関連商品では
キャリアプレート
ラック
ガイドピン
ブッシュ
プリント配線基板の大手メーカーから高い評価を得て多量に御使用頂いております。
