みがき製品

種類仕上硬さ組織寸法許容差製造可能範囲

みがき特殊帯鋼　JIS G 3311 を基に、炭素鋼、炭素工具鋼、クロム鋼、クロムモリブデン鋼と汎用性のある鋼種を用意しています。
JIS G 3311 以外の鋼種も用意しています。

種類

区分	鋼種	化学成分（％）
区分	鋼種	C	Si	Mn	P	S	Cu	Ni	Cr	Ni＋Cr	Mo
炭素鋼	S20C	0.18～0.23	0.15～0.35	0.30～0.60	≦0.030	≦0.035	―	―	―	―	―
	S35CM	0.32～0.38	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	≦0.35	―
	S40C	0.37～0.43	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	≦0.35	―
	S45CM	0.42～0.48	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	≦0.35	―
	S50CM	0.47～0.53	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	≦0.35	―
	S55CM	0.52～0.58	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	≦0.35	―
	S60CM	0.55～0.65	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	―	―
	S65CM	0.60～0.70	0.15～0.35	0.60～0.90	≦0.030	≦0.035	≦0.30	≦0.20	≦0.20	―	―
炭素工具鋼	SK85M (旧SK5M)	0.80～0.90	0.10～0.35	0.10～0.50	≦0.030	≦0.030	≦0.25	≦0.25	≦0.30	―	―
クロム鋼	SCr420M	0.18～0.23	0.15～0.35	0.60～0.90	≦0.030	≦0.030	≦0.30	≦0.25	0.90-1.20	―	―
クロムモリブデン鋼	SCM415M	0.13～0.18	0.15～0.35	0.60～0.90	≦0.030	≦0.030	≦0.30	≦0.25	0.90-1.20	―	0.15-0.25
	SCM420	0.18～0.23	0.15～0.35	0.60～0.90	≦0.030	≦0.030	≦0.30	≦0.25	0.90-1.20	―	0.15-0.25
	SCM435M	0.33～0.38	0.15～0.35	0.60～0.90	≦0.030	≦0.030	≦0.30	≦0.25	0.90-1.20	―	0.15-0.30

【SAE 規格】

鋼種	化学成分（％）
鋼種	C	Mn	P	S
SAE1035	0.32～0.38	0.60～0.90	≦0.030	≦0.050
SAE1042	0.40～0.47	0.60～0.90	≦0.030	≦0.050
SAE1050	0.48～0.55	0.60～0.90	≦0.030	≦0.050
SAE1055	0.50～0.60	0.60～0.90	≦0.030	≦0.050
SAE1060	0.55～0.65	0.60～0.90	≦0.030	≦0.050
SAE1065	0.60～0.70	0.60～0.90	≦0.030	≦0.050

仕上

種類	記号	摘　要	備考
なまし	A	冷間圧延後焼なましをしたもの	当社材の仕上げはブライトになります
調質	S	冷間圧延材を焼なまし、さらに調質圧延を行ったもの
かたびき	R	冷間圧延のままのもの

硬さ

	種類			なましA		高砂規格、なましA		硬引きR参考
	JIS G3311	SAE相当	高砂	HV	HRBS	HV	HRBS	HV	HRBS	（HRC）
炭素鋼	―	1020	S20C	≦150	≦78	≦140	≦75	190～230	90～97	（9～18）
	S35CM	1035	S35C	≦170	≦85	≦150	≦78	200～240	91～98	（11～20）
	―	1042	―	≦170	≦85	≦160	≦82	200～240	91～98	（11～20）
	S45CM	1045	S45C	≦170	≦85	≦160	≦82	210～250	93～100	（13～22）
	S50CM	1050	S50C	≦180	≦88	≦160	≦82	230～270	97～（102）	（18～26）
	S55CM	1055	S55C	≦180	≦88	≦165	≦84	230～270	97～（102）	（18～26）
	S60CM	1060	S60C	≦190	≦90	≦170	≦85	230～270	97～（102）	（18～26）
	S65CM	1065	S65C	≦190	≦90	≦170	≦85	230～270	97～（102）	（18～26）
炭素工具鋼	SK85M (SK5M)	―	SK85 SK5	≦200	≦92	≦180	≦88	240～280	98～104	（20～27）
クロム鋼	SCr20M	―	SCr420	≦180	≦88	≦150	≦78	200～240	91～98	（11～20）
クロムモリブデン	SCM415M	―	SCM415	≦170	≦85	≦150	≦78	200～240	91～98	（11～20）
	―	―	SCM420	≦180	≦88	≦160	≦82	200～240	91～98	（11～20）
	SCM435M	―	SCM435	≦190	≦90	≦170	≦85	230～270	97～（102）	（18～26）

＊ご注文によっては、硬さ規格が制限される場合があります。

組織

SCM415M球状化焼なまし組織（×400）

SK85M球状化焼なまし組織（×400）

寸法許容差

（1）厚さ許容差

単位：mm
		厚さの許容差B		厚さの許容差A		高砂特別規格
		＜幅200	幅200≦	＜幅200	幅200≦	S規格	SS規格	U規格
0.50≦	＜0.60	±0.035	±0.040	±0.025	±0.030	±0.020	±0.015	±0.011
0.60≦	＜0.90	±0.045	±0.050	±0.030	±0.040	±0.025	±0.020	±0.013
0.90≦	＜1.20	±0.055	±0.060	±0.040	±0.050	±0.030	±0.025	±0.016
1.20≦	＜1.60	±0.060	±0.070	±0.050	±0.060	±0.035	±0.030	±0.020
1.60≦	＜2.10	±0.075	±0.080	±0.055	±0.070	±0.040	±0.035	±0.025
2.10≦	＜3.00	±0.080	±0.090	±0.065	±0.080	±0.050	±0.040	―
3.00≦	＜4.00	±0.090	±0.100	±0.080	±0.090	±0.060	±0.050	―
4.00≦	＜5.00	―	―	±0.10	±0.11	±0.07	±0.06	―
5.00≦	＜6.00	―	―	±0.12	±0.13	±0.09	±0.07	―
6.00≦	＜7.00	―	―	±0.15	±0.17	±0.11	±0.09	―

注1.厚さを測定する箇所は、鋼帯の正常な部分については、両耳から10mm以上内側の任意の点とします。但し、幅30mm未満の場合は幅の中央部とします。
　2.上記以外のご注文に関しては、その都度ご相談願います。
　3.特別企画(SS,U)についてはテキストラの対象となります。

（2）幅許容差

単位：mm
厚さ		＜幅200	幅200≦	備考
0.50≦	＜0.60	±0.15	±0.25	JIS G 3311
0.60≦	＜1.20	±0.20	±0.30
1.20≦	＜4.00	±0.25	±0.40
4.00≦	＜5.00	±0.30	±0.50	高砂特別規格
5.00≦	＜6.00	±0.50	±0.65
6.00≦	＜7.00	±0.60	±0.75

（3）長さ許容差

単位：mm
厚さ区分		JIS G3311 0.5～4.0		高砂特別規格 4.0～8.0
幅区分		＜幅200	幅200≦	＜幅450
長さ区分	800≦～＜2000	+5	+10	+10
	800≦～＜2000	0	0	0
	2000≦～＜2800	+10	+20	+20
	2000≦～＜2800	0	0	0

（4）横曲がりの許容差

単位:mm
幅	横曲がり許容値mm/2m	備考
12≦　＜21	32	高砂特別規格
21≦　＜31	25
31≦　＜80	12
80≦	4	JIS G 3311

*SUY,SUYPは除く。

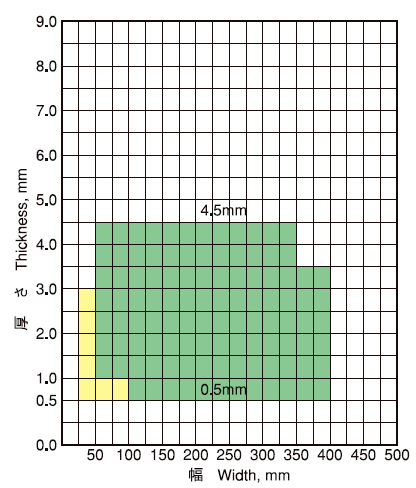

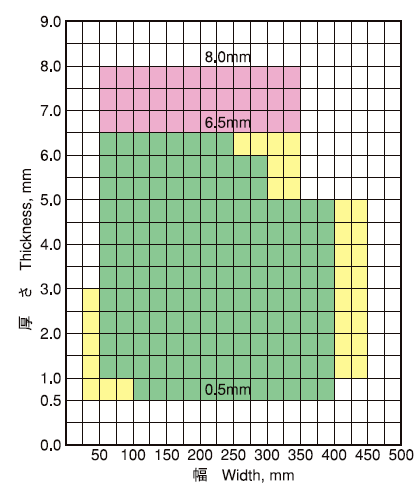

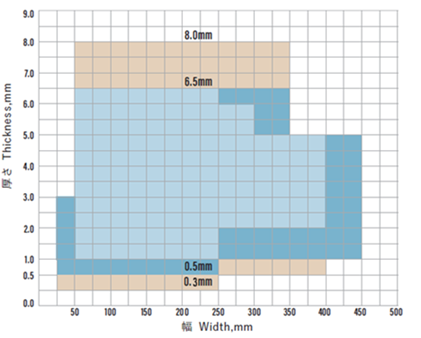

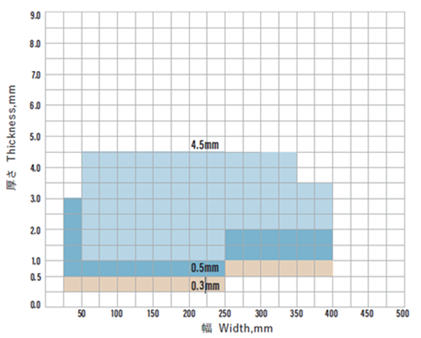

製造可能範囲

炭素鋼、クロム鋼、クロムモリブデン鋼	炭素工具鋼【SK85M,（SK5M）】
	コイル材切板材鋼種、仕上、寸法、寸法許容差、機械的性質等により、製造可能範囲が異なります。個別仕様を基にご相談ください。

　
